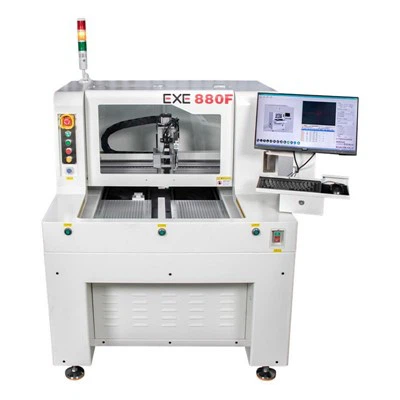

데스크탑 CNC PCB Depaneling 라우팅 머신
이 기계에는 300mm x 350mm의 효과적인 처리 영역을 갖춘 단일 측면 워크 테이블 디자인이 특징입니다. x, y1, y2 및 z 축의 조정 된 제어를 포함하여 4 축 서보 드라이브 시스템이 갖추어져 있습니다. x/y 축 운동 속도는 0에서 1000 mm/S에서 0에서 1000 mm까지 조절할 수 있습니다. 업계 최고의 ± 0.02mmmm.cutting 정확도는 ± 0.05 mm 공차 내에서 일관되게 제어됩니다. 통합 된 고정밀 CCD 비전 시스템은 교정 정확도를 ± 0.01 m보다 더 잘 보장합니다. Depaneling 공정에서 생성 된 재료 응력은 300 마이크로 트레인 (Uε) 임계시보다 엄격하게 제어됩니다.
제품 소개
특징
자신에게 가장 적합한 계획을 선택하십시오
고정밀 절단 시스템
NSK 고속 스핀들이 장착되어있어 스트레스가 적은 정밀 절단을 달성하고, 높은 동적 응답 및 우수한 관성 제어를 자랑합니다.
지능형 안전 보호
듀얼 Y 축 작업 테이블에는 격자 보호 시스템이 장착되어있어 인적 오류의 위험을 효과적으로 방지하고 공공 안전 규정을 완전히 준수합니다.
사용자 친화적 인 사용자 인터페이스
중국어와 영어를 지원하는 그래픽 사용자 인터페이스는 빠른 다중 점 프로그램 편집을위한 직관적 인 프로그래밍 시스템을 갖추고 있습니다.
계층 권한 관리
소프트웨어 시스템은 여러 수준의 사용자 권한을 특징으로하며 잘못된 작동과 같은 안전 위험을 효과적으로 완화시킵니다.
혁신적인 먼지 제거 설계
바닥에는 밀봉 된 먼지 수집 구조가 특징이며 45도 각도 흡입 흡입구는 먼지 와류 효과를 크게 줄입니다.
선택적 상단 먼지 제거 모듈
(선택 사항) 정전기 브러시는 정확한 단일 포인트 먼지 제거를 위해 독립적 인 먼지 수집 장치와 결합 된 절단 지점을 밀봉하여 효율성을 크게 향상시킵니다.
실시간 도구 모니터링
통합 광전자 센서 밀링 커터 감지 시스템은 도구 상태를 지속적으로 모니터링하고 공구 파손 및 기타 비정상적인 작업을 지능적으로 예방합니다.
지능형 도구 유지 보수
이 소프트웨어는 밀링 커터의 세그먼트 사용을 지원하며 자동 도구 보상 메커니즘을 가지고있어 도구 수명을 효과적으로 확장하고 소비 가능한 비용을 줄입니다.
이중 Y 축 작업 플랫폼
서보 모터와 리드 스크류 가이드로 구동되는 왼쪽 및 오른쪽 테이블이있는 듀얼 Y 축 작업 테이블 구조는 높은 처리 속도, 높은 생산 효율 및 강력한 안정성을 제공하여 처리 용량을 크게 증가시킵니다.
소프트웨어 사용자 인터페이스
사용자 친화적 인 Windows 인터페이스는 중국어와 영어로 전환됩니다. 그래픽 Windows 인터페이스는 프로그램 편집을 간단하게 만들고 멀티 포인트 프로그램을 빠르게 완료 할 수 있습니다.
안전 조명 장벽
듀얼 Y 축 작업 테이블의 PCB 로딩 및 언로드 영역에는 운영자 오류를 방지하고 공공 안전 요구 사항을 충족하기위한 안전 조명 장벽이 장착되어 있습니다.
자동 밀링 커터 하강
소프트웨어는 밀링 커터의 세분화 기능을 설정하여 각 세그먼트를 사용한 후 절단기를 자동으로 낮추고 커터 수명을 연장하고 비용을 줄입니다.
어퍼 먼지 수집
상단 먼지 수집 시스템 (선택 사항)은 정전기 브러시를 사용하여 절단 지점을 밀봉하고 각 절단 지점에서 독립적으로 먼지를 모아 먼지 수집 효율을 크게 향상시킵니다.
밀링 커터 파손 감지 시스템
밀링 커터 감지 시스템은 광전자 센서를 사용하여 밀링 커터의 상태를 실시간으로 모니터링하여 커터가 부러진 후 지속적인 작동을 효과적으로 방지합니다.
구성 소개
유연하고 다양한 프로세스 솔루션
일본 NSK 스핀들
일본 NSK 스핀들을 사용 하여이 기계는 패널 절단에서 높은 정밀도를 제공하여 품질과 효율성을 보장합니다.
갠트리 유형의 수평 모듈
갠트리 형 수평 구조는 탁월한 대칭, 안정성 및 강성을 제공합니다.
대리석 플랫폼
주요 구조는 모션 모듈 및 패널 절단에 사용되는 대리석 플랫폼을 사용하여 높은 안정성을 보장합니다.
이온 에어 총
PCB 절단은 많은 양의 정전기를 생성하여 PCB 표면에 먼지를 끌어냅니다. PCB 표면으로 날아간 이온 공기는 정전기를 제거하여 ± 5V의 이온 균형을 달성합니다.
전기 제어 레이아웃
합리적으로 배열 된 전자 제어 회로는 쉽고 편리한 유지 보수를 허용합니다.
고객 공장 현장 비디오
우리는 필요할 때 항상 당신의 서비스에 있습니다
EXE는 완전 자동 PCBA 디 팬 넬링 머신, 밀링 커터 데 파넬링 머신 및 온라인 데 파넬링 머신의 연구, 개발, 생산, 판매 및 서비스를 전문으로합니다. EXE는 숙련 된 R & D 및 디자인 팀과 포괄적 인 애프터 스캔 서비스 시스템을 자랑합니다.
당사의 제품은 스마트 폰, 스마트 웨어러블, 스마트 홈, 태블릿, 자동차 전자 제품, 의료 기기, 항공 우주, 군사 및 가정 기기를 포함한 고급 제조 산업의 PCBA Depaneling 응용 프로그램에 사용됩니다.
